Różnice w wydajności rdzenia stacji dokującej i układu chipowego

Podstawowa wydajność i różnice funkcjonalne stacji dokujących zależą w dużym stopniu od ich architektury zestawu chipów

Zgodnie z architekturą techniczną i pozycjonowaniem funkcjonalnym, zestawy chipów stacji dokującej można podzielić na następujące główne typy:

I. Czipy sterowania rdzeniem

Kontrolery USB Hub

• Funkcja: Zarządzanie rozszerzeniem wielu portów i planowaniem transferu danych, takich jak USB-A, Type-C, czytniki kart itp.

• Reprezentatywne modele:

Chipy konwersji protokołu

W przypadku wyjścia wideo:

• DP to HDMI Chip (np. seria Parade): Konwertuje sygnał DisplayPort do wyjścia HDMI, obsługujący rozdzielczość do 4K.

• USB-C Alt Mode Controller (np. układy Realtek): umożliwia funkcjonowanie wyjścia wideo za pośrednictwem interfejsów USB-C.

W przypadku szybkiej transmisji danych:

• Chipy protokołu Thunderbolt (certyfikowane przez firmę Intel): obsługują protokoły Thunderbolt 3/4 lub USB4, oferujące przepustowość do 40 Gbps, idealne do zewnętrznych doków GPU lub pamięci masowej o dużej prędkości.

II. Chipy do zarządzania energią

Chipy dystrybucyjne

• Zarządzanie dostawą energii na wielu urządzeniach; doky obsługujące szybkie ładowanie PD wymagają dedykowanych chipów do alokacji ponad 60 W mocy.

• Niektóre modele wysokiej klasy integrują układy buck IC (np. z M3TEK, Silergy) w celu zapewnienia stabilnej mocy wyjściowej i ochrony przed prądem.

Chipy ochronne

• IC ochrony przed prądem: zapobiegają uszkodzeniu płyty głównej przez obwodowe zwarcia (np. roztwory Silergy).

• Zestawy TVS (Transient Voltage Suppression): Urządzenia zabezpieczające przed rozładowaniem elektrostatycznym podczas włączenia/wyłączenia.

III. Specjalistyczne układy funkcjonalne

Chipy wzmacniające sygnał

• Używane w stacjach dokujących GPU, przesyłają dane graficzne za pośrednictwem kanałów PCIe 4.0 ×4 (64GT/s), zmniejszając utratę sygnału.

Chipy kontrolerów sieci

• Rozszerzenie portu Gigabit Ethernet wymaga dedykowanych kontrolerów, zazwyczaj zintegrowanych z Thunderboltem lub dokami typu desktop.

IV. Wspólne problemy z rozwiązaniami niskiej klasy

Chipy o niskiej mocy

• Niektóre budżetowe doky twierdzą, że USB 3.1 (10Gbps), ale obsługują tylko 5Gbps z powodu niedostatecznych kontrolerów, w wyniku czego prędkość transferu jest o połowę niższa.

Problemy cieplne

• Mini doky bez odpowiedniego rozpraszania ciepła mogą się przegrzać (> 50°C), co powoduje ochronę termiczną podłączonych urządzeń.

Problemy ze zgodnością

• Niecertyfikowane układy Thunderbolt mogą nie działać na systemach AMD lub na różnych platformach (np. Mac/Windows), powodując problemy z funkcjonalnością.

Powolne ładowanie czy transfer danych?

Zakup rekomendacji

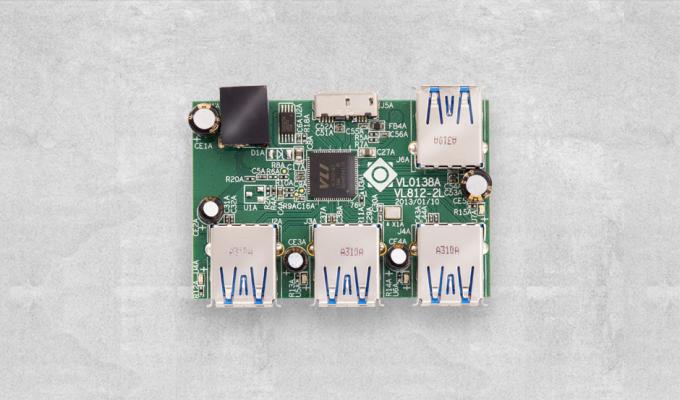

• Podstawowe wymagania: Wybierz modele z niezawodnymi sterownikami, takimi jak VL820, aby zapewnić pełną prędkość pracy USB.

• Scenariusze wysokiej wydajności:

• Bezpieczeństwo i ochrona: Sprawdź, czy nie istnieje ochrona przed prądem nadprzewodowym i macierzy TVS, aby uniknąć uszkodzenia podłączonych urządzeń.https://www.subosen.com/sale-53395331-mac-os-kompatybilny-usb-c-adapter-konwerter-z do 4k-30hz-hdmi-wyjścia.html

Wskazówka: Projekt układu chipsetowego bezpośrednio wpływa na stabilność i żywotność. Priorytetowo należy traktować marki, które wyraźnie określają swój model kontrolera (np. Orico z VL820, Xiaomi używa kombinu Realtek + Parade)
